Aplicações por Setor

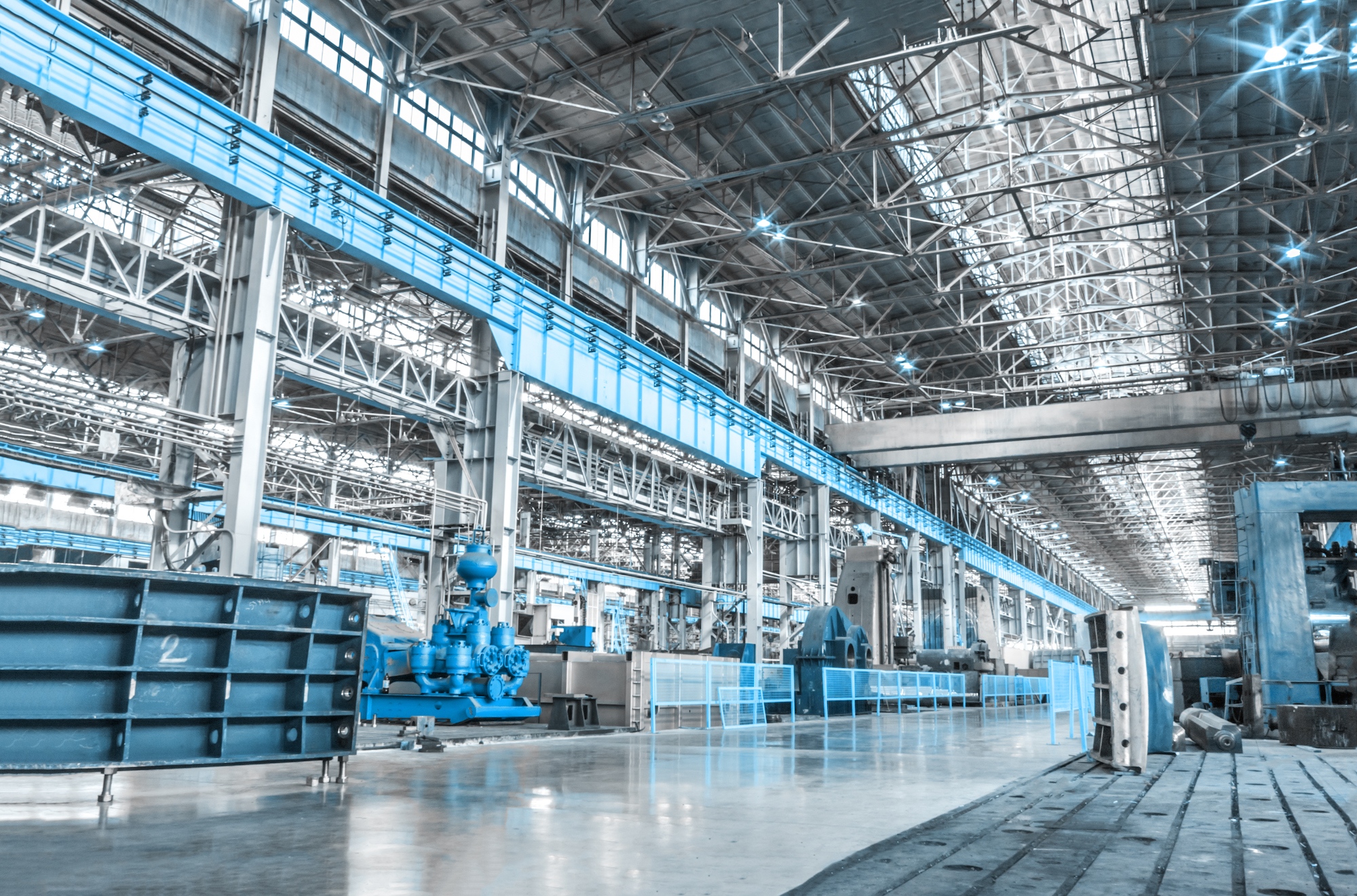

Climatização para Galpões Industriais
Rooftops, UTAs e sistemas de grande capacidade para ambientes industriais
Sistemas de climatização de alta capacidade para galpões industriais, centros de distribuição, fábricas e armazéns. Rooftops e UTAs de 100 a 5.000 TR com vazão de ar de 10.000 a 500.000 m³/h. Soluções completas para áreas de 1.000 a 100.000 m² com pé-direito de 6 a 25 metros. Tecnologias de resfriamento evaporativo, ar condicionado convencional e sistemas híbridos para máxima eficiência energética. Conformidade com NR-17 para conforto térmico e certificações LEED para sustentabilidade.
Falar com EspecialistaEspecificações Técnicas
Requisitos do Processo
Climatização para conforto térmico e produtividade dos colaboradores em linhas de montagem, manufatura e processamento. Controle de particulados e renovação de ar para qualidade do ambiente de trabalho.
Controle de temperatura para preservação de produtos armazenados, especialmente eletrônicos, cosméticos, alimentos não perecíveis e medicamentos. Zoneamento para diferentes categorias de produtos.
Ambiente climatizado para operações de separação, conferência e embalagem de pedidos. Conforto térmico essencial para produtividade em operações intensivas de mão de obra.
Área de transbordo de cargas com climatização para manter condições adequadas durante operações de carga e descarga. Sistemas de alta vazão para compensar abertura frequente de portas.
Barreira térmica para minimizar infiltração de ar externo durante operações de carga. Cortinas de ar de alta velocidade (8-12 m/s) para vedação eficiente em portões de 3 a 5 metros de altura.
Ambiente controlado para montagem de kits promocionais, co-packing e operações de valor agregado. Controle de umidade para evitar danos a embalagens e produtos sensíveis.
Laboratório e área de inspeção com controle preciso de temperatura e umidade para testes e verificações de qualidade de produtos.
Climatização de conforto para áreas administrativas, salas de reunião, refeitórios e vestiários. Sistemas independentes para operação fora do horário de produção.
Climatização de precisão para equipamentos de TI, servidores e sistemas de automação. Redundância e monitoramento 24/7 para operação contínua.
Climatização para oficinas de manutenção de equipamentos e veículos. Ventilação adequada para remoção de gases e partículas.
Ventilação e climatização para área de carregamento de baterias de empilhadeiras elétricas. Exaustão de gases de hidrogênio e controle de temperatura para vida útil das baterias.
Área segregada para armazenamento de produtos que requerem condições específicas de temperatura e umidade, como eletrônicos sensíveis e produtos químicos.
Análise Técnica
Desafios da Climatização de Grandes Volumes Industriais
A climatização de galpões industriais apresenta desafios únicos devido às grandes dimensões, pé-direito elevado, cargas térmicas variáveis e necessidade de eficiência energética. Um projeto bem dimensionado pode representar economia de 30-50% em custos operacionais comparado a soluções convencionais mal projetadas.
Estratificação Térmica em Ambientes de Pé-Direito Alto
Em galpões com pé-direito acima de 8 metros, a estratificação térmica é um fenômeno crítico. O ar quente, menos denso, tende a subir e acumular-se próximo ao teto, enquanto o ar frio permanece no nível do piso. Isso pode resultar em:
- Diferença de temperatura de 5-10°C entre piso e teto
- Desperdício de energia para resfriar ar que não está na zona de ocupação
- Desconforto térmico para trabalhadores em diferentes níveis
- Condensação em estruturas metálicas do telhado
Soluções para combater a estratificação incluem destratificadores (ventiladores de teto de baixa velocidade), insuflamento de ar pelo piso (UFAD), e sistemas de recirculação com captação em múltiplos níveis.
Cálculo de Carga Térmica para Galpões
O dimensionamento correto do sistema de climatização requer análise detalhada de todas as fontes de carga térmica:
| Componente | Descrição | % Típica |
|---|---|---|
| Transmissão (Envoltória) | Ganho de calor através de paredes, telhado e piso | 25-40% |
| Radiação Solar | Calor do sol através de telhas e claraboias | 15-30% |
| Infiltração | Entrada de ar externo por portas e frestas | 10-25% |
| Iluminação | Calor gerado por luminárias | 5-15% |
| Equipamentos | Máquinas, empilhadeiras, computadores | 10-30% |
| Pessoas | Calor metabólico dos ocupantes | 5-15% |
Tecnologias de Climatização para Galpões
Diferentes tecnologias podem ser aplicadas dependendo das condições climáticas locais, requisitos de precisão e orçamento:
- Rooftops (Unidades de Teto): Equipamentos compactos instalados sobre o telhado, com dutos de insuflamento. Capacidades de 15 a 150 TR por unidade. Ideal para galpões de até 10.000 m².
- Chillers + UTAs: Sistema centralizado de água gelada alimentando unidades de tratamento de ar distribuídas. Maior eficiência e flexibilidade para galpões acima de 10.000 m².
- Resfriamento Evaporativo: Utiliza evaporação de água para resfriar o ar. Eficiência energética 80% maior que sistemas convencionais, mas limitado a climas secos (UR < 60%).
- Sistemas Híbridos: Combinação de resfriamento evaporativo com ar condicionado convencional. Otimiza eficiência em climas variáveis.
- Free-Cooling: Aproveitamento de ar externo quando temperatura permite. Economia significativa em períodos noturnos e meses de inverno.
Eficiência Energética em Climatização Industrial
A climatização pode representar 30-50% do consumo energético de um galpão industrial. Estratégias para otimização incluem:
- Isolamento térmico: Telhas sanduíche com PU/PIR reduzem carga térmica em até 40%
- Pintura refletiva: Telhados brancos ou com pintura refletiva reduzem absorção solar em 30-50%
- Ventilação natural: Lanternins e exaustores eólicos para renovação de ar sem custo energético
- Iluminação LED: Reduz carga térmica de iluminação em 60-70%
- Automação: Controle por demanda baseado em ocupação e condições externas
- Recuperação de calor: Aproveitamento do calor rejeitado para aquecimento de água
Desafios do Setor
Galpões de dezenas de milhares de metros quadrados exigem sistemas de alta capacidade com distribuição de ar eficiente. O dimensionamento incorreto resulta em áreas mal climatizadas e desperdício de energia.
Pé-direito elevado (8-25m) causa acúmulo de ar quente próximo ao teto e ar frio no piso. Diferenças de temperatura de 5-10°C entre níveis são comuns sem tratamento adequado.
Processos industriais, iluminação, equipamentos e ocupação geram cargas térmicas que variam significativamente ao longo do dia e entre turnos. Sistemas devem responder rapidamente a essas variações.
Abertura frequente de portões de carga causa entrada massiva de ar externo quente/frio. Uma porta de 4x4m aberta por 1 minuto pode representar entrada de 500-1000 m³ de ar externo.
Climatização de grandes volumes pode representar 30-50% do consumo energético total. Cada ponto percentual de melhoria representa economia significativa em operações de grande porte.
Processos industriais podem gerar poeira, fumos e odores. O sistema de climatização deve garantir renovação de ar adequada e filtragem para saúde dos ocupantes.
Equipamentos de grande porte podem gerar níveis de ruído elevados. Tratamento acústico e seleção de equipamentos silenciosos são essenciais para conforto.
Equipamentos instalados em altura (rooftops, dutos) requerem planejamento especial para manutenção segura. Acesso deve ser previsto no projeto.
Operações industriais frequentemente expandem. O sistema de climatização deve ser projetado para permitir ampliações futuras sem grandes modificações.
Galpões que operam 24/7 ou em múltiplos turnos requerem sistemas com alta confiabilidade e redundância para evitar paradas não programadas.
Nossas Soluções
Unidades de teto de alta capacidade (15-150 TR) para instalação sobre o galpão. Solução compacta e econômica para áreas de até 10.000 m². Modelos com economizador para free-cooling.
Ver ProdutoCentral de água gelada de alta capacidade (100-2.000 TR) para sistemas de grande porte. Eficiência energética superior e flexibilidade para expansões. Redundância N+1 disponível.
Ver ProdutoUnidades de tratamento de ar de 10.000 a 100.000 m³/h para distribuição eficiente em grandes volumes. Filtragem, aquecimento, resfriamento e umidificação integrados.
Ver ProdutoClimatização zoneada para diferentes áreas do galpão. Modelos de piso, teto e cassete para flexibilidade de instalação. Capacidades de 3 a 50 TR.
Ver ProdutoClimatização de áreas específicas como escritórios, salas de controle e laboratórios. Instalação simplificada sem necessidade de central de água gelada.
Ver ProdutoControle de umidade em áreas de armazenamento de produtos sensíveis, eletrônicos e materiais higroscópicos. Capacidades de 5 a 500 kg/h de remoção de umidade.
Ver ProdutoBarreira térmica em portas de carga e descarga. Velocidades de 8-15 m/s para vedação eficiente em portões de até 6 metros de altura.
Ver ProdutoVentiladores de teto de baixa velocidade para mistura do ar e eliminação de estratificação térmica. Economia de até 30% em energia de climatização.
Ver ProdutoNormas e Regulamentações
Benefícios para seu Negócio
Caso de Sucesso
Centro de Distribuição E-commerce - Extrema/MG
Projeto completo de climatização para centro de distribuição de 65.000 m² de um dos maiores varejistas online do Brasil. O galpão possui pé-direito de 12 metros, 24 docas de carga, área de picking de 25.000 m², armazenamento de 35.000 m² e escritórios de 5.000 m². O sistema foi projetado para operação 24/7 com picos de demanda em datas promocionais (Black Friday, Natal). A solução incluiu chillers de alta eficiência com free-cooling, UTAs de alta vazão com recuperação de energia, destratificadores em toda a área e cortinas de ar em todas as docas.
Aplicações Relacionadas
Explore outras aplicações para Aplicações por Setor
Pronto para otimizar seu processo?
Nossa equipe de engenheiros está pronta para desenvolver a solução ideal para sua aplicação.
