Bombas de Calor
5 a 50 TR

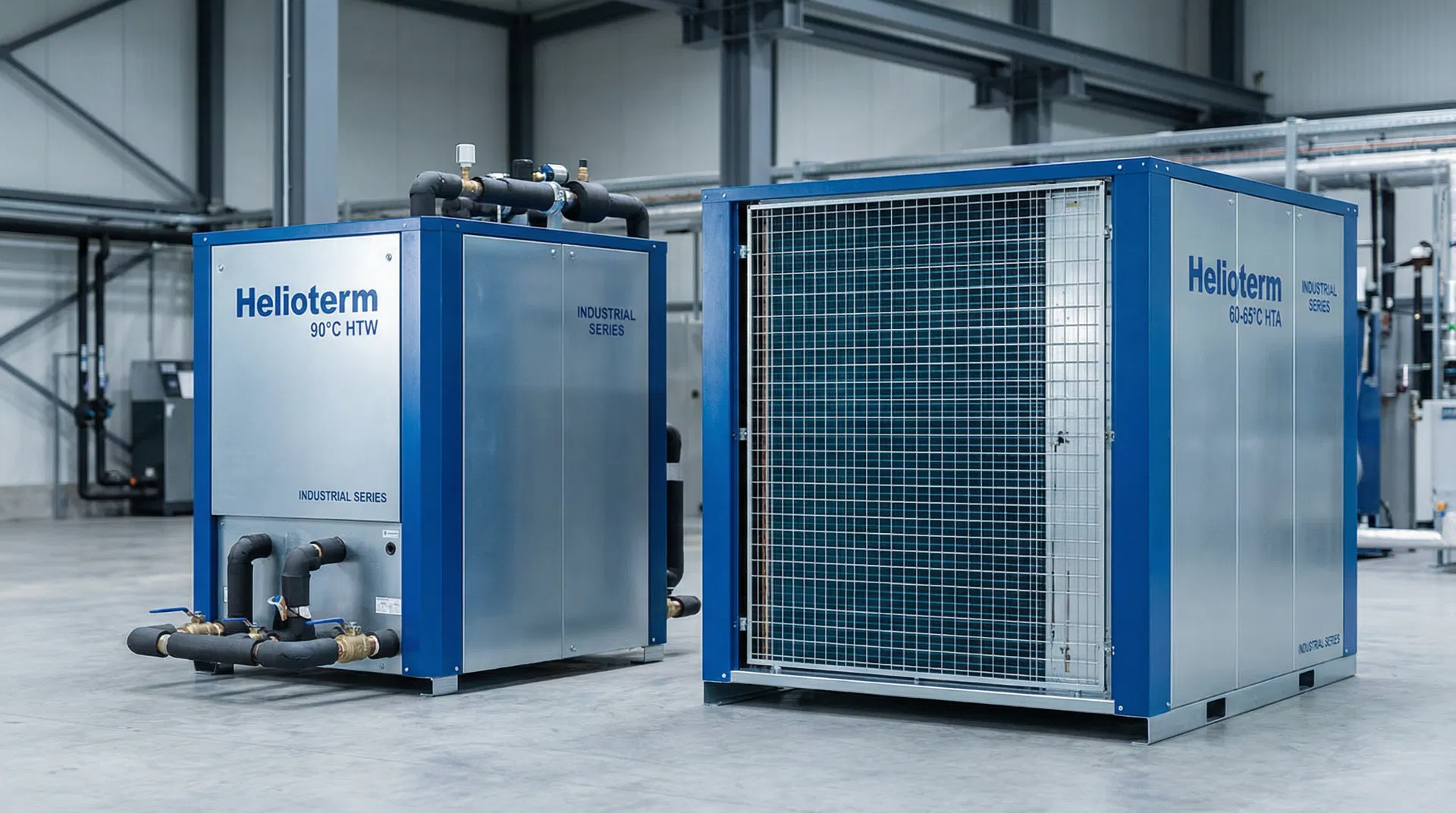

Linha completa de bombas de calor industriais com refrigerante de baixo GWP. Duas plataformas: HTW (água-água até 90°C) e HTA (ar-água até 65°C).
HTW — Água-Água
Até 90°C
HTA — Ar-Água
Até 65°C
Capacidade
5 a 50 TR
17,6 a 175,9 kW
HTW Água-Água
Até 90°C
Fonte 15–25°C
HTA Ar-Água
Até 65°C
Ar externo 7°C
Refrigerante
R1234ze(E)
Baixo GWP
Duas Linhas, Uma Plataforma
Mesma carcaça e robustez. Escolha entre Standard (custo e simplicidade) ou Premium (eficiência e controle avançado).
Compressores on-off com capacidade por estágios
Inverter em 1 compressor para máximo controle
Plataforma Técnica Comum
Tecnologia compartilhada entre todos os modelos HTW e HTA, garantindo confiabilidade e padronização.
- 1 estágio com EEV em 100% dos modelos
- IHX (líquido-sucção) em todos os modelos
- EVI padrão 20 TR+ (HTW) / opcional 20 TR+ (HTA)
- Refrigerante R1234ze(E) ou R515B
- TT água quente in/out
- TT fonte in/out (HTW) / TT ar externo (HTA)
- PT sucção + PT descarga
- Fluxostato/DP nos circuitos hidráulicos
- Limite de descarga e temperatura de óleo
- Anti-curto-ciclo
- Anti-baixa vazão
- Anti-congelamento (HTA serpentina / hidráulico)
Especificações Técnicas Completas
16 modelos disponíveis — 8 HTW (água-água) e 8 HTA (ar-água), cada um em versão Standard e Premium.
Condições de catálogo HTW
Água quente 80→90°C (ΔT=10K) · Fonte 20→15°C (ΔT=5K) dentro de 15–25°C
| Modelo | TR | Q (kW) | Vazão Quente (m³/h) | Vazão Fonte (m³/h) | Conex. Quente | Conex. Fonte | Compressores | kW Std | kW Prem | EVI | Dimensões (m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTW-05 | 5 | 17.6 | 1.51 | 3.02 | DN20 | DN32 | 1 scroll | 6.3 | 5.7 | Opcional | 1.2–1.6 × 0.75–0.95 × 1.3–1.6 |
| HTW-07 | 7.5 | 26.4 | 2.27 | 4.54 | DN25 | DN40 | 1 scroll | 9.4 | 8.5 | Opcional | 1.2–1.6 × 0.75–0.95 × 1.3–1.6 |
| HTW-10 | 10 | 35.2 | 3.02 | 6.05 | DN32 | DN50 | 1 scroll | 12.6 | 11.3 | Opcional | 1.2–1.6 × 0.75–0.95 × 1.3–1.6 |
| HTW-15 | 15 | 52.8 | 4.54 | 9.07 | DN40 | DN65 | 2 scroll (tandem) | 18.9 | 17 | Opcional (kit high-lift) | 1.8–2.4 × 0.9–1.2 × 1.6–1.9 |
| HTW-20 | 20 | 70.3 | 6.05 | 12.1 | DN50 | DN65 | 2 scroll (tandem) | 25.1 | 22.7 | Padrão | 1.8–2.4 × 0.9–1.2 × 1.6–1.9 |
| HTW-25 | 25 | 87.9 | 7.56 | 15.12 | DN50 | DN80 | 2 scroll (tandem) | 31.4 | 28.4 | Padrão | 1.8–2.4 × 0.9–1.2 × 1.6–1.9 |
| HTW-35 | 35 | 123.1 | 10.58 | 21.17 | DN65 | DN80 | 3 scroll (trio) | 44 | 39.7 | Padrão | 2.6–3.4 × 1.1–1.5 × 1.8–2.1 |
| HTW-50 | 50 | 175.9 | 15.12 | 30.24 | DN80 | DN100 | 3 scroll (trio) | 62.8 | 56.7 | Padrão | 2.6–3.4 × 1.1–1.5 × 1.8–2.1 |
COP Standard: 2,8 (típico 2,4–3,1) · COP Premium: 3,1 (típico 2,6–3,4) · Trocadores: BPHE (5–25 TR), BPHE grande/placa desmontável (35–50 TR)
Aplicações Principais
Solução versátil para diferentes segmentos industriais e comerciais que necessitam de aquecimento eficiente.
Aquecimento eficiente e sustentável de piscinas residenciais, comerciais e olímpicas, mantendo temperatura ideal durante todo o ano com economia de até 70%.
Aquecimento de água para pasteurização, CIP, cozimento e processamento de alimentos com controle preciso de temperatura até 90°C.
Climatização de ambientes comerciais e industriais com aquecimento por piso radiante, fancoils ou radiadores, reduzindo custos operacionais.
Água quente sanitária para hospitais, clínicas e laboratórios com confiabilidade e redundância para operação 24/7.
Hotéis, spas, academias e centros de bem-estar com água quente confiável para piscinas, chuveiros e sistemas de aquecimento central.
Aquecimento de reatores, banhos térmicos e processos que requerem temperaturas controladas com precisão e segurança.
Tratamento térmico de efluentes industriais e recuperação de calor residual para reaproveitamento energético.
Projetos customizados para aplicações que requerem engenharia térmica de precisão com condições operacionais específicas.
Requisitos para Operação a 90°C
Itens obrigatórios para garantir robustez e segurança em campo
Pacote de Opções
Personalize seu equipamento com acessórios e funcionalidades adicionais
Perguntas Frequentes
Dúvidas técnicas sobre as bombas de calor Helioterm
Pronto para Implementar Aquecimento de Alta Eficiência?
Nossa engenharia realiza o dimensionamento completo gratuitamente. Informe sua aplicação, demanda térmica e condições operacionais para receber uma proposta técnica personalizada.
